6.
Am equivalent 2's complement representation of the 2's complement number 1101 is
Answer: Option
Explanation:
2's complement of (1101)2 = 0011
7.
In a 7 segment display the segments a, c, d, f, g are lit. The decimal number displayed will be
Answer: Option
Explanation:
8.
The minimum number of comparators required to build an 8 bit flash ADC is
Answer: Option
Explanation:
2n - 1 = 28 - 1 = 255.
9.
For a Mod-64 synchronous counter the number of flip flops and AND gates needed is
Answer: Option
Explanation:

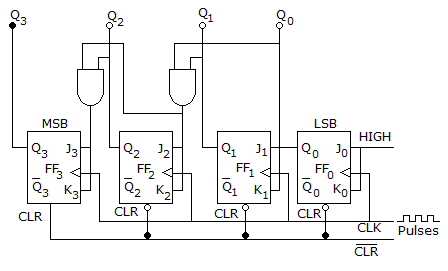

26 = 64 Hence 6 flip-flops. The number of AND gates is 6 - 2 = 4 see in the given figure
10.
A 4 bit DAC gives an output of 4.5 V for input of 1001. If input is 0110, the output is
Answer: Option
Explanation:
